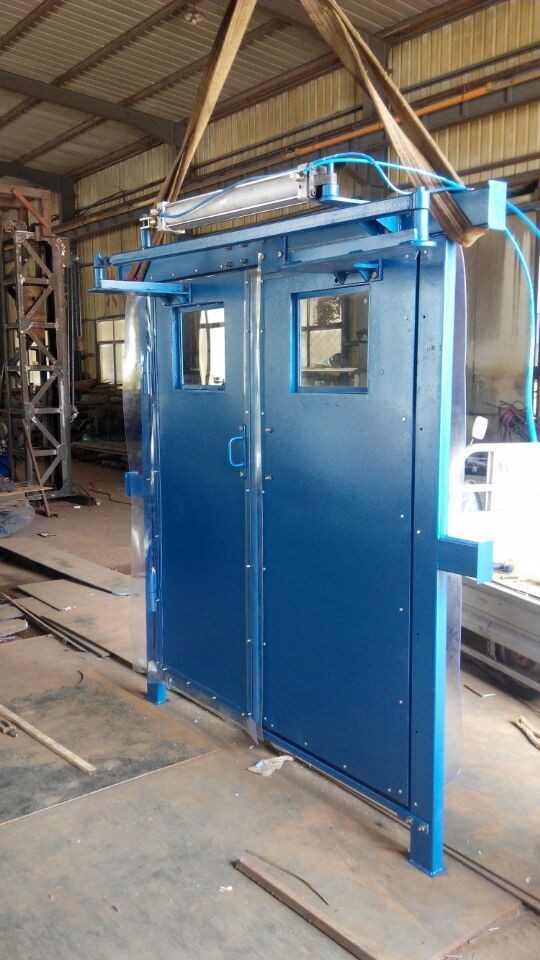

矿用气动无压风门


    矿用气控自动无压风门,简称气动无压风门,是利用煤矿井下压缩空气为动力源,适用于单扇或双扇、行人、行车或人车共用风门等设施处半自动控制,可同时控制两道或三道风门。该装置在原有纯气动控制方式的基础上,增加一套电控系统,无需手动操作按钮,使用红外感应或者光感应控制风门自动开启和关闭,安装方便,便于维护,动作灵活,安全可靠。


     一、气动无压风门概述

气动无压风门是我国矿山井下较为理想的一种气动风门,该风门结构简单、强度高、密封严密、安全可靠、操作简单等突出优点。有着广阔的推广前景。

气动无压风门用途

该风门主要用于煤矿有煤(岩)或瓦斯(二氧化碳)有突出性危险的巷道中。气动无压风门使用面很广,它适用于矿山井下普通风门(木门、铁门),带反向门的风门,正向风门,无压风门,减压复式风门等

   三、气动无压风门特点

   气动无压风门分为气动风门和风门气动控制装置两部分。

   (一)、无压风门特点如下:

1、门扇为钢制结构,强度大。

2、密封严密,漏风量小。

3、关闭平稳,安全可靠。

4、双向隔风,不须再设反向风门。

5、操作简便可靠,具有气动和手动两种操作功能。

6、结构简单,易维护。

7、两道风门之间可通过气动元件实现闭锁。

(二)、风门气控装置特点如下:

    1、采用压缩空气为动力源,通过手动操作气控按钮实现对风门的半自动化控制;

    2、由气动元件组成,无需电源接入,不存在失爆隐患,维护/维修简单、方便,成本大大减少,安全性能大大提高;

    3、结构紧凑,外观美观,功能可靠,故障率低;投资少,安全简单,维护方便;

    4、通过系统内逻辑气路设定,两道风门具有互相闭锁功的能,即:同一时间内只能开启一道风门,并且执行关门优先原则,可防止通风短路;

    5、风门启闭为速度可调,可根据现场实际情况对风门开关速度进行调整;

    6、无压风时,装置内自动泄压,可手动启闭风门。

四、 气动无压风门适用条件

无严重滴水和溅水的井上下环境;有爆炸性气体和煤尘的矿井;有煤(岩)和瓦斯(二氧化碳)突出性危险的矿井。

五、 气动无压风门主要技术参数

风门开启形式:异向同步开闭;

门扇开启角度≥90°

气源压力:0.5~0.6 Mpa

 气动无压风门门体结构

门体主要有门框、门扇、密封材料等部分组成。门框和门扇均采用钢制焊接结构,密封材料为橡胶制品。


七、 气动无压风门安装调试

气动无压风门的安装应按施工图及有关规定进行施工:

1、 QFM系列气动无压风门的安装要求

  (a)安装之前需矿方所备物品有:扳手、水平仪、吊线、过木和垫片。矿方需提供气源。

(b)、要求风门铅直平整、不扭曲,关闭严密。

(c)密封严密,开启灵活。

(d)、各气动元件使用正常,风门启闭灵活。


2气动无压风门安装步骤

(a)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平,以高轨面为准)

(b)、在巷道内放置两个横木,再将门扇放上,用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。

(c)立起门扇,调整左右距离,并用水平尺调平。门梁必须水平,两扇门必须在同一个垂直面内,门扇关闭严密。

  (d)、气动元件及管路的安装要按施工图及有关规定进行。首先将气动元件固定在设计位置,然后按设计接通管路调试好即可。

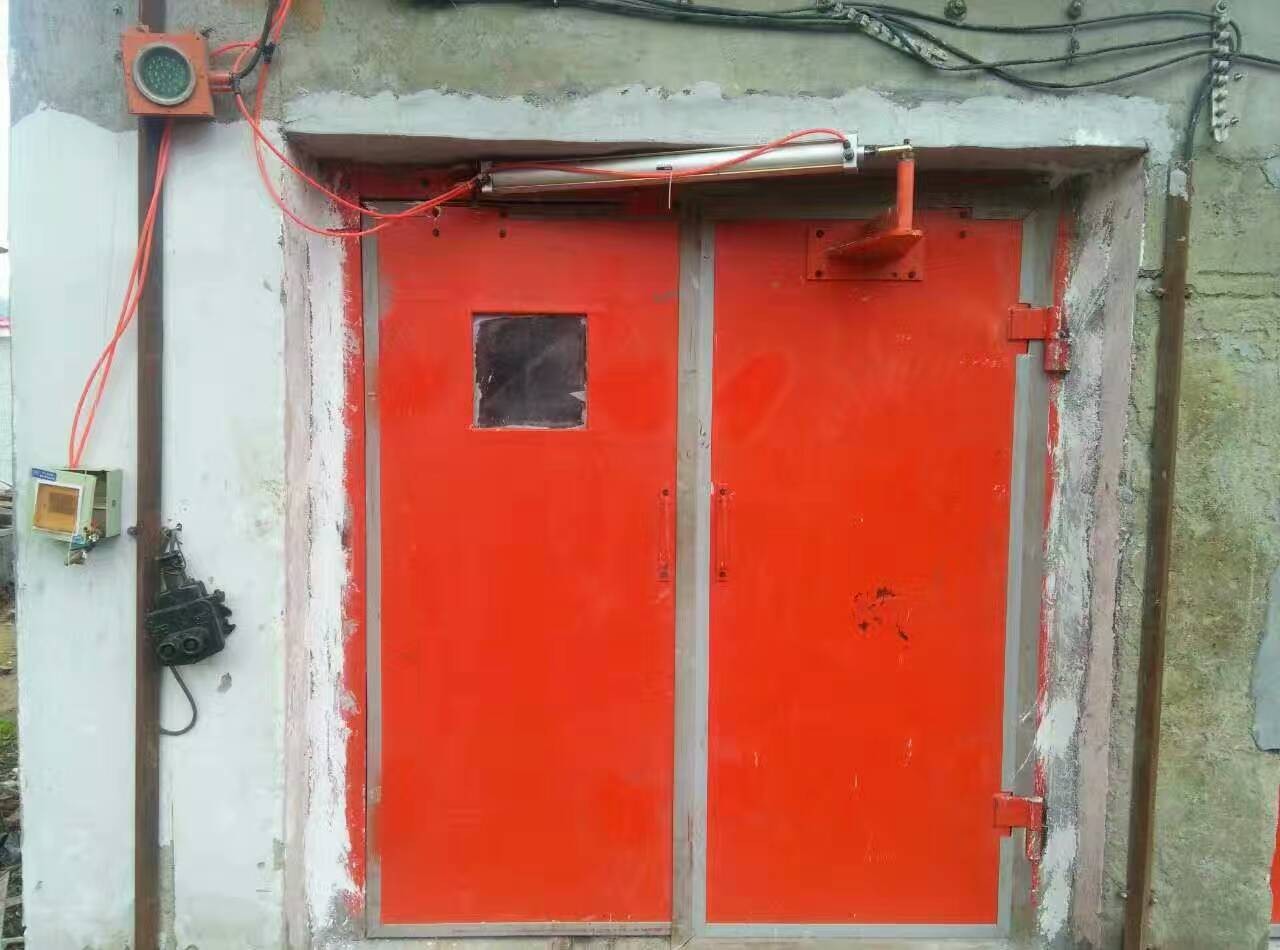

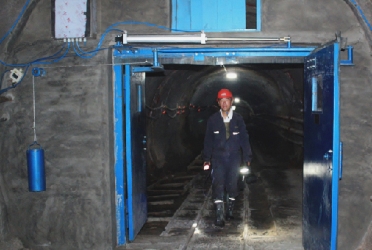

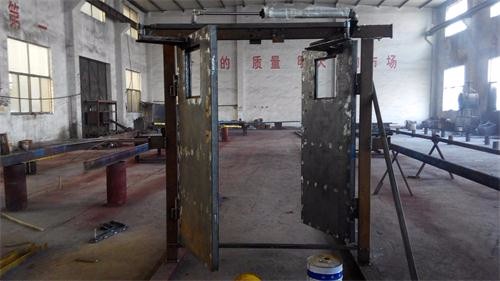

气动无压风门 气动无压风门

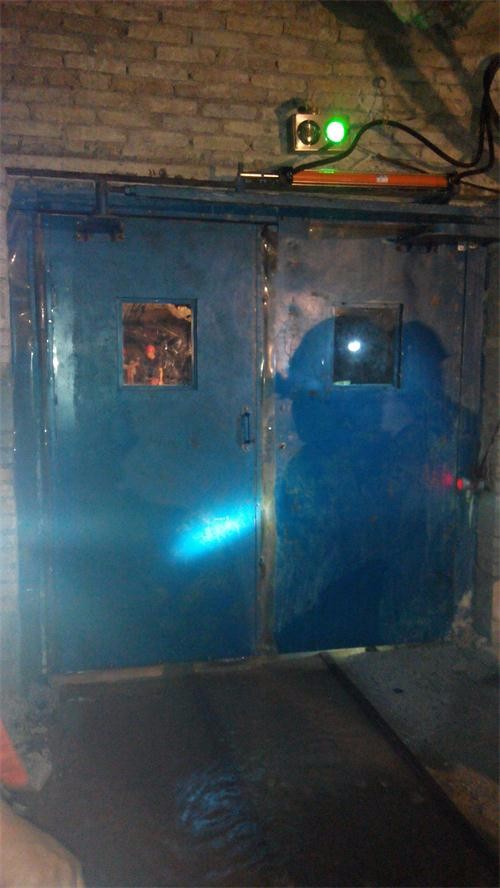

气动风门矿方图.jpg气动无压风门

 气动无压风门注意事项

a) 安装前应全面检查各部件在运输中是否有缺损。

b) 风门周围应保持环境清洁、平整。

c) 机车行人应遵守有关规定,不要撞击风门,无事不要在风门附近逗留。

d) 定期对门体进行防锈、密封处理。

e) 对气动管路及气动元件要经常检查,发现管路漏气或元件损坏要及时处理。

九、 气动无压风门厂家服务宗旨

a) 提供气动无压风门,并热忱为用户现场服务,提供技术指导。

b) 定货写明:产品型号、名称、数量、风门净尺寸(× 高)m、井下安装地点、环境、风压及其他特殊要求。

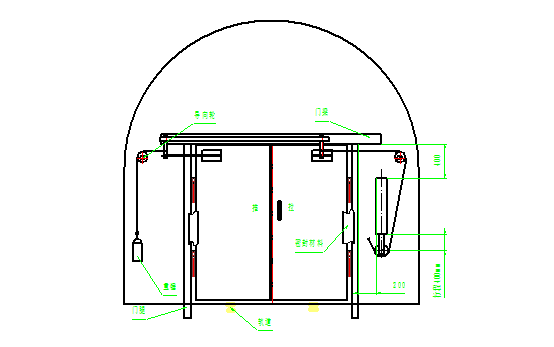

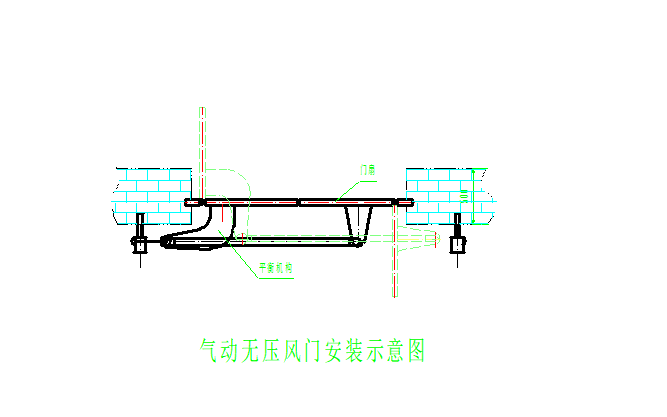

附:气动无压风门安装说明图









【订货须知】

 1、用户按需选择控制装置类型,二选一:

(1)、纯气控按钮式自动安全互锁装置;(2)、红外电气控自动安全互锁装置

  2、电控气动风门用户按需选择开启方式,二选一(红外对射/光控);

  3、提前明确井下安装环境、巷道风压和其他特殊要求等。
